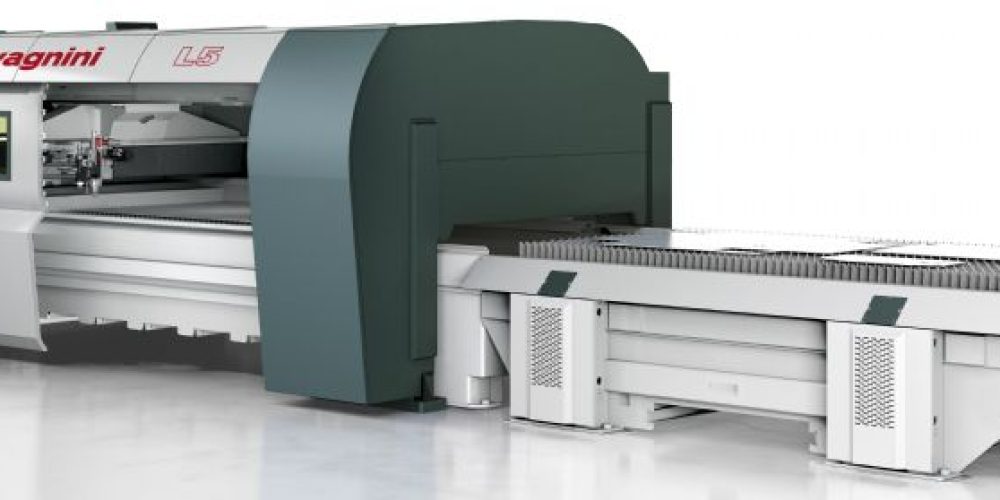

Laser a FIBRA – SALVAGNINI Mod. L5
Laser a fibra ad alte dinamiche costruito per la fibra
Risultato della lunga esperienza nel campo – Salvagnini è stata fra le prime aziende al mondo ad investire nella tecnologia in fibra a sceglierla come unica tecnologia attorno alla quale sviluppare e progettare i propri sistemi di taglio 2D, L5 è una soluzione produttiva, versatile che rispetta l’ambiente, l’uomo e il suo lavoro.
DATI MACCHINA | L5-40 |
Campo di lavoro X Y (mm) | 4064×1524 |
Corsa asse Z (mm) | 100 |
Caratteristiche tecniche | |
Massima velocità di posizionamento (m/min) | 120 |
Precisione1 (mm): | |
errore Pa | 0.08 |
dispersione media Ps | 0.03 |
Gasi di assistenza | azoto, ossigeno, aria compressa |
Sorgente laser in fibra | 4000 W |
Capacità di taglio (spessori)2 | |
Acciaio (S185JR,S235JR, RAEX 250 C LASER) (mm) | 0.5-20 |
Acciaio inox (AISI 304, X5CrNi18-10 1.4301) (mm) | 0.5-15 |
Alluminio (Al 99.5 EN AW 1050A) (mm) | 0.5-15 |
Rame (Cu-ETP CW004A H040 EN1652) (mm) | 0.5-8 |
Bronzo comune (CuZn37 CW508L H055 EN1652) (mm) | 0.5-8 |
CARATTERISTICHE | |
Produttività: | alte dinamiche grazie al compasso |
Semplicità: | modulazione automatica dei parametri |
Ergonomia: | struttura ad aeroplano |
Versatilità: | ottica singola priva di raffreddamento a gas |
Configurabilità: | automazione modulare |
Automazione flessibile: | lavorazioni precise non presidiate |
Qualità: | soluzioni intelligenti di processo |
OTTICA SINGOLA
I sistemi L5 montano una testa di focalizzazione ad ottica unica che consente di tagliare con elevata qualità in tutto il range di spessori lavorabili, assicurando rapidi cambi i produzione ed eliminandoi tempi di aggiustaggio.
![](http://www.carpenteriaconsolandi.it/wp-content/uploads/2022/09/L5_Aereoplano_Dry_Cooling_2015.jpg)
STRUTTURA AD AEROPLANO
Il principio della trave portante con manipolatore ad aeroplano brevettata da Salvagnini garantisce un’elevata rigidità della struttura, ma anche rapidità, precisione di posizionamento e facile ed ampio accesso in tutta la zona di lavoro.
TRADJUST
Un solo parametro di taglio per ogni materiale e spessore.
TRADJUST consta di una serie di funzioni proprietarie, inserite all’interno del controllo SiX Salvagnini, che combinano in modo ottimale le traiettorie generate dal CAMFiber e i requisiti del processo di taglio.
TRADJUST determina in modo completamente automatico e trasparente all’operatore la modulazione dei parametri di taglio in funzione della direzione di spostamento, velocità e accelerazione istantanea.
I vantaggi che ne derivano sono:
- drastica riduzione dei margini di errore
- facilità di uso grazie all’utilizzo di un solo parametro di taglio per ogni materiale e spessore indipendentemente dal profilo di taglio.
